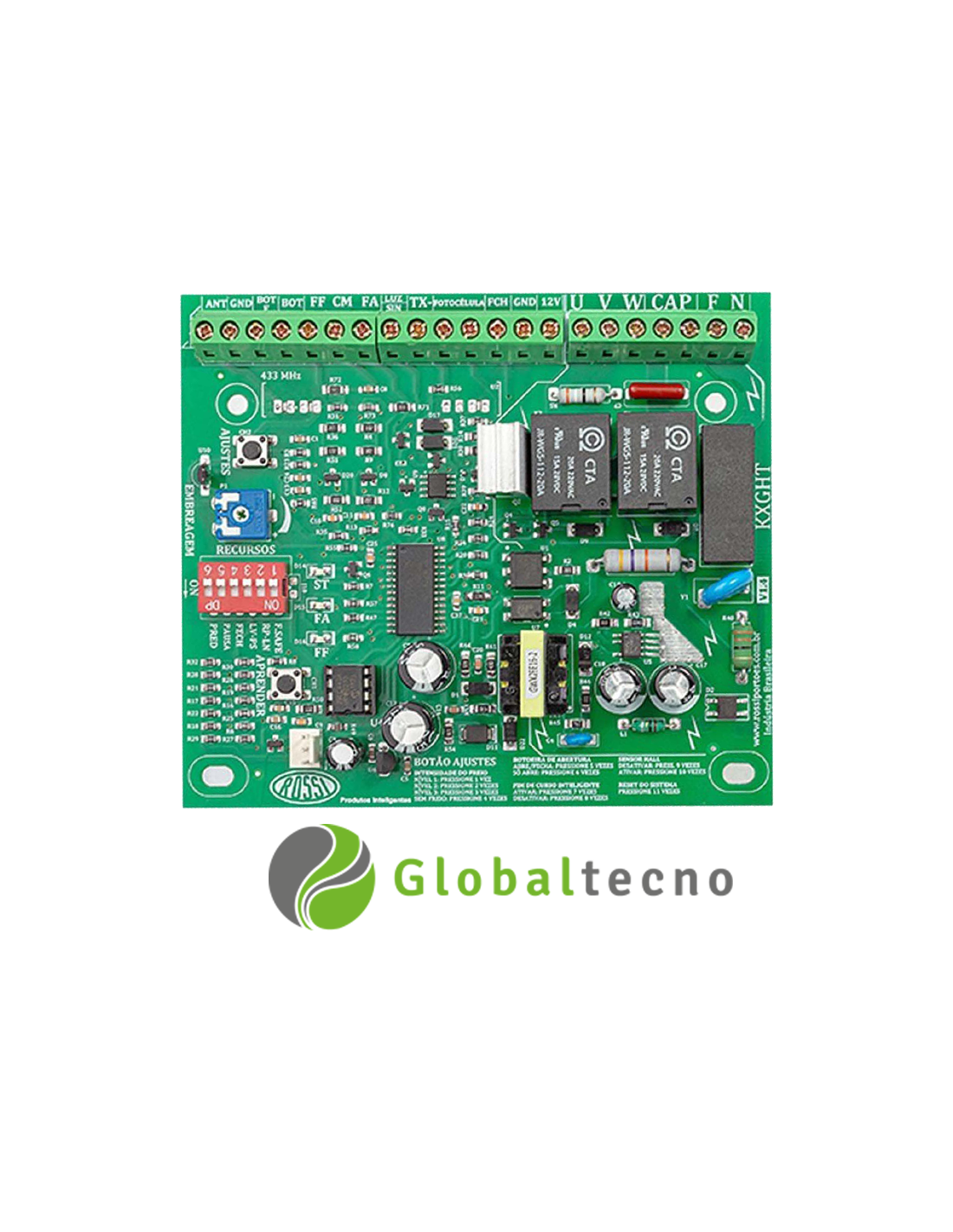

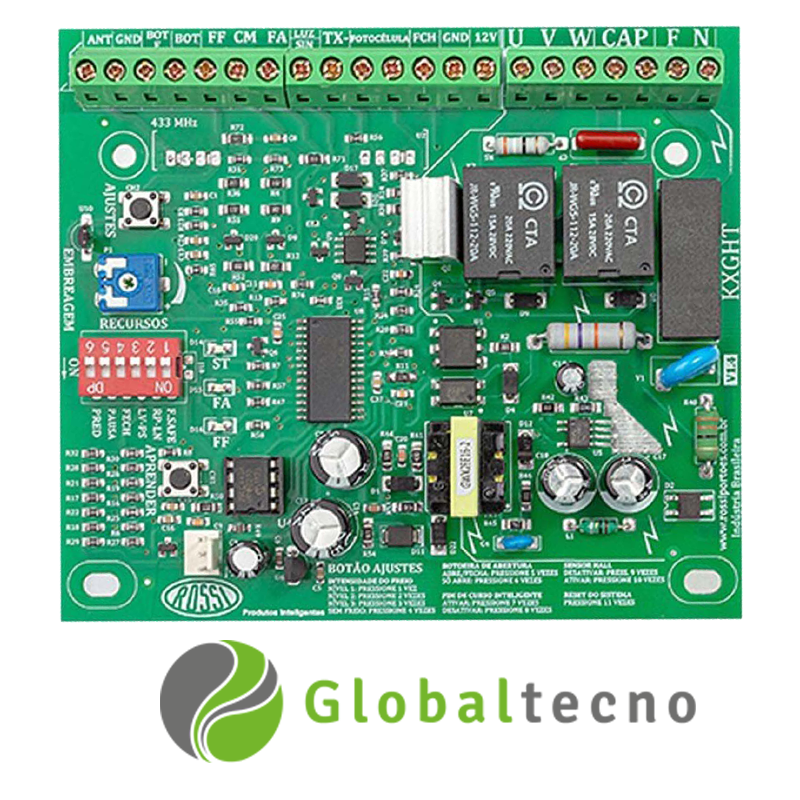

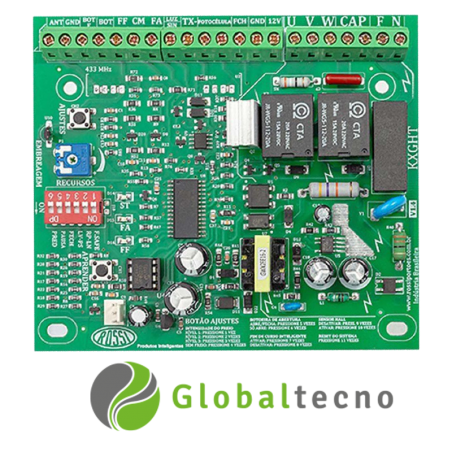

Conexión de central Rossi nkxh30:

F: Fase 220V

N: Neutro 220V

CAP:Condensador (no importa polaridad )

CAP:Condensador (no importa polaridad )

El común (ver etiqueta del motor) normalmente el amarillo debe estar

conectado a la salida U.

Las salidas V y W determinan el sentido de rotación del motor (derecha -

izquierda).

U: Amarillo

V: Rojo

W: Azul

Tenga en cuenta que el primer comando de la central debería abrir una

oportunidad.

Caso 1ª oportunidad de cierre de comando Invierta los cables.

NOTA: Recordando que este primer comando es un patrón de prueba de

fábrica, si esta unidad de control ya se ha encendido, se almacenará el último

final de carrera activado (abierto o cerrado).

Para hacer esta prueba, deje la puerta medio abierta y active el panel de

Control.

Fin del curso SENSOR HALL

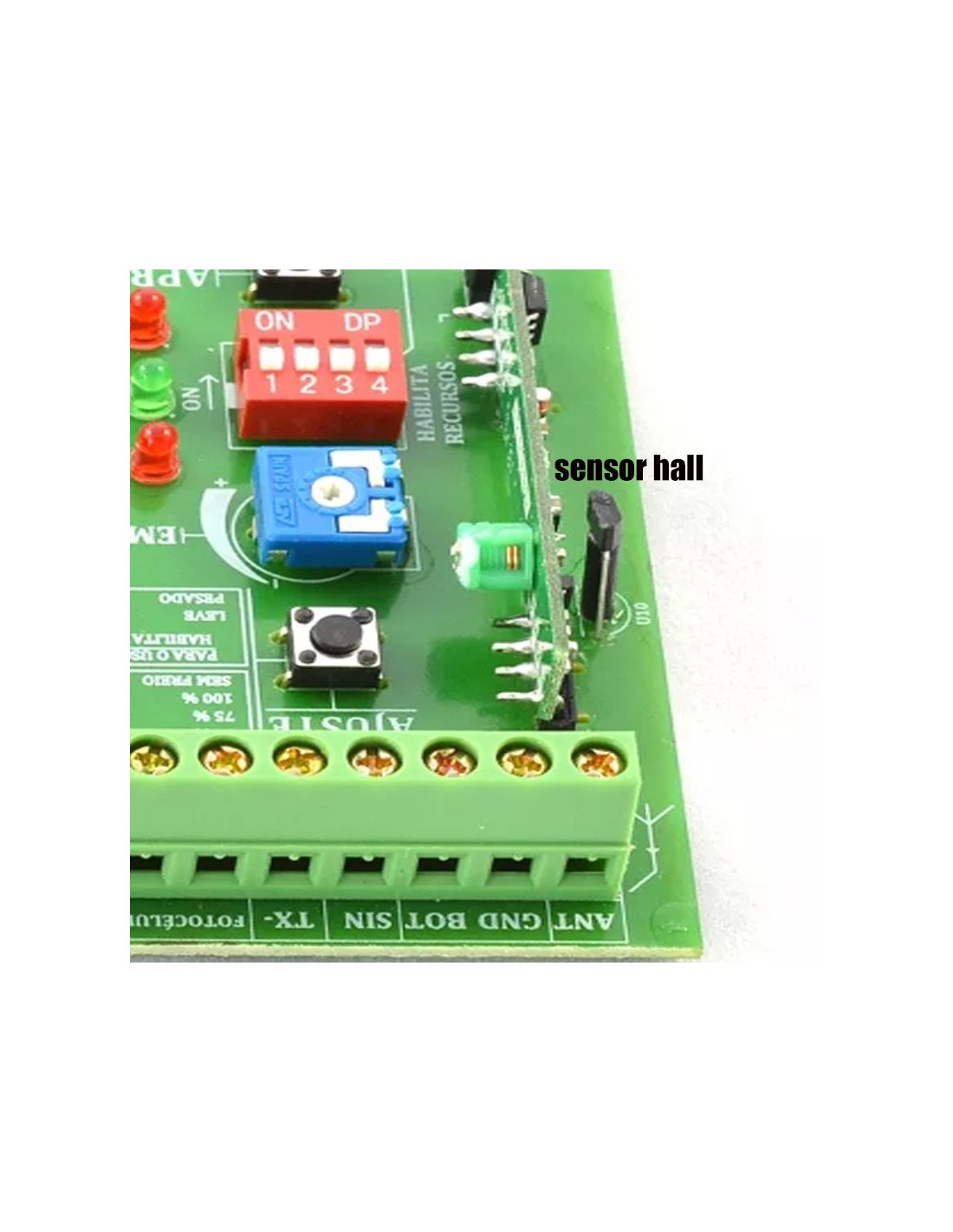

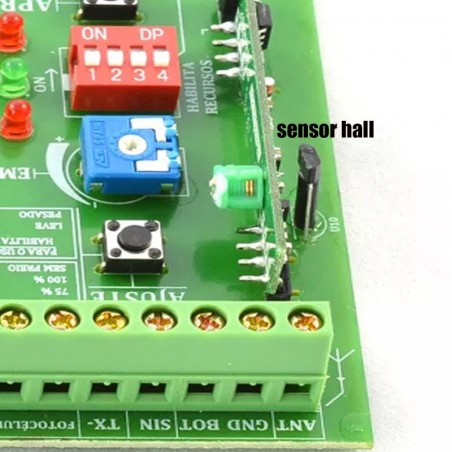

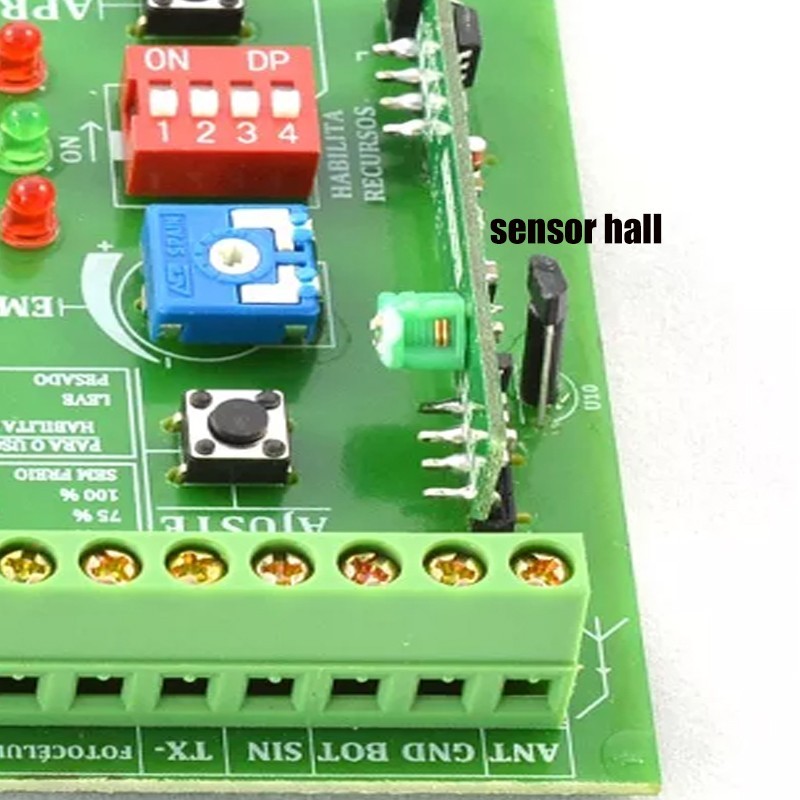

El sensor hall identifica la polaridad de los imanes, norte y sur.

Antes de fijar los imanes identificar el FA y el FF, para eso, , mueva el imán en el rack hasta que pase frente al panel de control sensor hall que reciba la señal y encienda led rojo o verde segun corresponda.

El sensor hall de final de carrera que encenderá el verde "FA" o el rojo.

Si los dos imanes encienden el mismo led, invierta un imán ya que el sensor hall de la central detecta la polaridad del imán que pasa por enfrente, debe encender led rojo y verde cada imán.

Botonera o pulsador

La función es que por medio de un pulso se abra o cierre su portón, debe ser apretar y soltar botón tipo timbre.

Además se pueden conectar accesorios como abre portón con celular o distintos accesorios.

Importante: No debe tener voltaje la conexión ya que esto causara el daño de la central

Conexión: Bot y Gnd

¿Como programar control remoto Rossi ntx  en 3 simples pasos?

Grabación de la clave de acceso de control remoto Rossi:

1 Presione y suelte el botón APRENDER en la central de mando Rossi nkxh30 o en el panel de control.

2 Se encenderá led ST color ROJO.

3 Presionar y soltar 1 botón de su control remoto Rossi ntx.

Al final de la programación o grabación, parpadeará led ST indicando que la programación ha sido aceptada.

Repita el proceso para guardar otros botones.

Con el portón cerrado con sus fines de carrera perfectamente conectados coloca dip switch 3 en posición ON y dar la orden de apertura.

Al llegar al final de carrera abierto (FA) el led ST comenzará a parpadear a intervalos de 1 segundo, dejar transcurrir el tiempo deseado para que transcurra el valor de pausa y volver a presionar el control remoto.

Cada parpadeo indica 1 segundo

 Ejemplo: Si el LED parpadea 20 veces, significa que el tiempo de pausa será de 20 segundos.

Una vez realizada esta operación se programará la pausa o cierre automático.

Conexión a fotocelda Rossi sia 30 fs (evita accidentes y choques de portón)

Fotocelda función FAIL SAFE. ( Dip switch 5 dejar en ON) en cada ciclo de funcionamiento se comprueba la fotocélula.

La fotocélula debe estar conectada en modo Normalmente Cerrado (NC), Conecte el TX GND de la fotocélula noborner '' TX - '' del panel de control.

Nota: Para compatibilidad con instalaciones antiguas o fotocélula en modo NA (normalmente abierto) ponga el DIP5 en la tecla portón se debe instalar como Transmisor y Receptor.

- Debe estar a la misma altura y en la misma alineación, la altura ideal para la instalación en portones es de 50cm.

- La instalación debe realizarse lo más cerca posible del portón.

- Para cambiar las funciones, apague el panel de control.

- La certificación solo es válida con el uso de fotocélulas Rossi aprobadas: SIA30FS, XP20WD, Stagnoli.

Poner en funcionamiento

• Línea GHT con encoder, para poner el sistema en funcionamiento, debe seguir los siguientes 2 pasos:

1° - Portón

Ajustar el DIP 2 en OFF, CE (CON ENCODER) y DIP 3 entre LV / PS (LIGERO / PESADO) de acuerdo con su aplicación y registrar un control Rossi en la central. Nota: conectar el terminal del encoder J9

2º - Configuración

Presionar y mantener presionado el botón AJUSTES durante 5 segundos hasta que el LED ST comience a parpadear y soltar el botón; luego, inmediatamente comienza el proceso de reconocimiento automático de

ruta a una velocidad lenta de apertura y cierre.

NOTA: (MUY IMPORTANTE - LEER):

1 - Hasta que se complete el paso 2 de CONFIGURACIÓN, el LED ST parpadeará lentamente y la velocidad se reducirá.

2 - Verificar que los imanes estén posicionados en «Interruptor de límite Sensor Hall» en la línea corrediza o «Interruptor de límite Reed Switch» en la línea basculante y pivotante, debidamente identificados (FF y

FA) antes de comenzar el proceso de reconocimiento de la ruta; si es necesario mover el imán o Reed, repetir el paso 2 Configuración.

3 - El dispositivo de seguridad «Fotocélula» no funcionará en los pasos 1 y 2.

4 - Los comandos de los Tx, botonera o botón AJUSTE tienen prioridad sobre el proceso de reconocimiento de ruta. Por lo tanto, si alguno de estos dispositivos se activa durante el proceso de reconocimiento, el

sistema se interrumpirá y el proceso del paso 2 CONFIGURACIÓN debe reiniciarse.

5 - En el paso 2, si el portón no está en el interruptor de límite, la placa mueve el portón hasta el final de la carrera y, luego, realiza un ciclo completo de apertura y cierre.

6 - Si se debe reposicionar el imán, será necesario rehacer el reconocimiento de la ruta del paso 2 CONFIGURACIÓN.

7 - Los ajustes de parámetros se deben realizar con el portón detenido; después del ajuste, realizar un ciclo completo de apertura y cierre con el control remoto para confirmar el valor de ajuste.

• Automatización sin encoder

1° - Portón

• Verificar que los imanes FF y FA estén en la posición correcta, registrar un control Rossi y ajustar el embrague.

• Ajustar el DIP 2 en ON, SI (SIN CODIFICADOR) y DIP 3 entre LV / PS (LIGERO / PESADO) según su aplicación.
